Kann ein dreiphasiger Eingangsfilter in einem einphasigen System verwendet werden?

Kann ein dreiphasiger Eingangsfilter in einem einphasigen System verwendet werden?

Als Lieferant von dreiphasigen Eingangsfiltern stoße ich häufig auf Fragen von Kunden zur Kompatibilität unserer Produkte in verschiedenen elektrischen Systemen. Eine der häufigsten Fragen ist, ob ein dreiphasiger Eingangsfilter in einem einphasigen System verwendet werden kann. In diesem Blogbeitrag werde ich mich mit diesem Thema befassen und die technischen Aspekte, Vorteile, Einschränkungen und praktischen Überlegungen untersuchen.

Technischer Hintergrund

Bevor wir die Kompatibilität besprechen, wollen wir zunächst die Grundprinzipien von Dreiphasen- und Einphasensystemen verstehen. Ein Dreiphasensystem besteht aus drei Wechselströmen mit einem Phasenunterschied von 120 Grad zueinander. Diese Konfiguration wird häufig in industriellen und großtechnischen kommerziellen Anwendungen verwendet, da sie eine konstantere Leistungsabgabe und einen höheren Wirkungsgrad bietet. Andererseits verfügt ein Einphasensystem nur über einen Wechselstrom und wird häufig in Wohngebäuden und kleinen Gewerbegebieten eingesetzt.

Dreiphasige Eingangsfilter dienen zur Unterdrückung elektromagnetischer Störungen (EMI) und Hochfrequenzstörungen (RFI) in dreiphasigen elektrischen Systemen. Sie bestehen typischerweise aus Induktivitäten, Kondensatoren und Widerständen, die in einer bestimmten Schaltungstopologie angeordnet sind, um unerwünschte Frequenzen herauszufiltern.EMI FilterTechnologie spielt eine entscheidende Rolle bei der Gewährleistung der ordnungsgemäßen Funktion empfindlicher elektronischer Geräte, indem sie den von elektrischen Geräten erzeugten Lärm reduziert.

Kann ein dreiphasiger Eingangsfilter in einem einphasigen System verwendet werden?

Die kurze Antwort lautet: Ja, ein dreiphasiger Eingangsfilter kann in einem einphasigen System verwendet werden, allerdings mit einigen wichtigen Überlegungen.

Vorteile

• Verfügbarkeit und Kosten: In einigen Fällen sind Dreiphasen-Eingangsfilter möglicherweise leichter verfügbar oder kostengünstiger alsEinphasenfilter. Wenn ein Kunde Zugriff auf einen Überschuss an Dreiphasenfiltern hat oder diese zu einem günstigeren Preis erhalten kann, kann der Einsatz in einem Einphasensystem eine sinnvolle Option sein.
• Höhere Filterkapazität: Dreiphasenfilter sind im Allgemeinen für höhere Leistungspegel ausgelegt und bieten möglicherweise eine bessere Filterleistung im Vergleich zu Einphasenfiltern. Dies kann bei Anwendungen von Vorteil sein, bei denen ein höheres Maß an EMI-Unterdrückung erforderlich ist.

Einschränkungen

• Komplexität und Größe: Dreiphasenfilter sind im Vergleich zu Einphasenfiltern komplexer und größer. Dies kann bei Anwendungen, bei denen der Platz begrenzt ist oder eine kompaktere Lösung gewünscht wird, ein Nachteil sein.
• Unbenutzte Komponenten: Bei Verwendung eines Dreiphasenfilters in einem Einphasensystem bleiben zwei der drei Phasen ungenutzt. Dies bedeutet, dass ein Teil der Filterkomponenten nicht genutzt wird, was zu einer ineffizienten Ressourcennutzung führt.
• Falsche Konfiguration: Wenn der Dreiphasenfilter nicht ordnungsgemäß für die Verwendung in einem Einphasensystem konfiguriert ist, bietet er möglicherweise nicht die gewünschte Filterleistung. Beispielsweise ist der Filter möglicherweise nicht in der Lage, elektromagnetische Störungen im einphasigen Stromkreis wirksam zu unterdrücken, wenn die Phasenanschlüsse nicht korrekt ausgeführt sind.

Praktische Überlegungen

Wenn Sie sich für die Verwendung eines dreiphasigen Eingangsfilters in einem einphasigen System entscheiden, sollten Sie die folgenden praktischen Überlegungen berücksichtigen:

• Richtige Verbindung: Der einphasige Eingang sollte an eine der drei Phasen des dreiphasigen Filters angeschlossen werden, und der Neutralleiter sollte an die entsprechende Klemme angeschlossen werden. Es ist wichtig, die Anweisungen des Herstellers genau zu befolgen, um den korrekten Anschluss sicherzustellen.
• Filterbewertung: Stellen Sie sicher, dass die Spannungs- und Stromwerte des Filters für das Einphasensystem geeignet sind. Die Verwendung eines Filters mit einer niedrigeren Nennleistung als erforderlich kann zu Überhitzung und vorzeitigem Ausfall führen, während die Verwendung eines Filters mit einer höheren Nennleistung zu unnötigen Kosten und unnötiger Größe führen kann.
• Testen und Verifizieren: Nach der Installation des Dreiphasenfilters im Einphasensystem wird empfohlen, das System zu testen, um sicherzustellen, dass der Filter die gewünschte Filterleistung bietet. Dies kann mit einem EMI-Testempfänger oder einem anderen geeigneten Testgerät erfolgen.

Alternative Lösungen

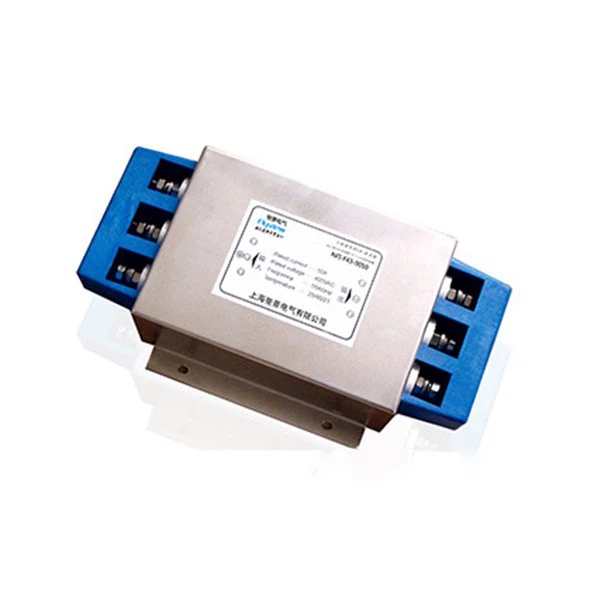

Während die Verwendung eines dreiphasigen Eingangsfilters in einem einphasigen System möglich ist, stehen auch alternative Lösungen zur Verfügung.Einphasenfiltersind speziell für den Einsatz in einphasigen Systemen konzipiert und bieten hinsichtlich Größe, Kosten und Leistung eine optimierte Lösung. Zusätzlich,LC-FilterMit dieser Technologie können maßgeschneiderte Einphasenfilter entwickelt werden, die den spezifischen Anforderungen der Anwendung entsprechen.

Abschluss

Zusammenfassend lässt sich sagen, dass ein dreiphasiger Eingangsfilter in einem einphasigen System verwendet werden kann. Es ist jedoch wichtig, die Vorteile, Einschränkungen und praktischen Überlegungen sorgfältig abzuwägen, bevor eine Entscheidung getroffen wird. Während die Verwendung eines dreiphasigen Filters in einem einphasigen System einige Vorteile bietet, wie z. B. Verfügbarkeit und höhere Filterkapazität, gibt es auch Nachteile, wie z. B. Komplexität, Größe und ineffiziente Ressourcennutzung.

Als Lieferant von Dreiphasen-Eingangsfiltern sind wir bestrebt, unseren Kunden die bestmöglichen Lösungen für ihre elektrischen Filteranforderungen zu bieten. Wenn Sie den Einsatz eines Dreiphasenfilters in einem Einphasensystem in Betracht ziehen oder andere Fragen zu unseren Produkten haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir verfügen über ein Team erfahrener Ingenieure, die Ihnen technische Unterstützung und Beratung bieten können, damit Sie die richtige Wahl treffen können.

Ganz gleich, ob Sie einen dreiphasigen Eingangsfilter, einen einphasigen Filter oder eine kundenspezifische Lösung benötigen, wir können Ihnen qualitativ hochwertige Produkte anbieten, die Ihren Anforderungen entsprechen. Lassen Sie uns ein Gespräch über Ihr Projekt beginnen und gemeinsam die am besten geeignete Filterlösung finden.

Referenzen

• „Electromagnetic Compatibility Engineering“ von Henry W. Ott
• „Leistungselektronik: Wandler, Anwendungen und Design“ von Ned Mohan, Tore M. Undeland und William P. Robbins
