Hallo! Als Lieferant von Drahtwiderständen werde ich oft gefragt, ob diese Widerstände in Stromversorgungskreisen verwendet werden können. Nun, lasst uns direkt darauf eingehen und es herausfinden.

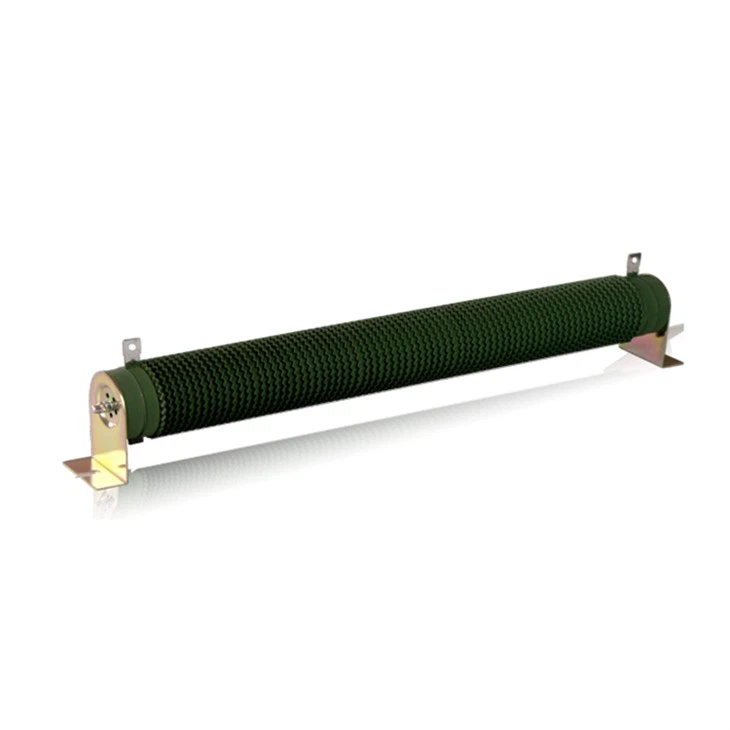

Zunächst einmal: Was genau sind Drahtwiderstände? Ein drahtgewickelter Widerstand ist ein Widerstandstyp, bei dem ein Draht aus einer hochohmigen Legierung um einen nichtleitenden Kern gewickelt ist. Dieses Design verleiht Drahtwiderständen einige einzigartige Eigenschaften, die sie für bestimmte Anwendungen geeignet machen.
Einer der Hauptvorteile von Drahtwiderständen ist ihre hohe Belastbarkeit. Stromversorgungskreise müssen häufig erhebliche Mengen an elektrischer Leistung verarbeiten, und drahtgewickelte Widerstände können diese Leistung ohne Überhitzung verarbeiten. Sie bestehen aus Materialien, die Wärme effektiv ableiten können, was in Stromversorgungskreisen, in denen die Wärmeerzeugung ein häufiges Problem ist, von entscheidender Bedeutung ist. Beispielsweise kann in einer Hochleistungsstromversorgung für Industrieanlagen ein drahtgewickelter Widerstand verwendet werden, um die Strom- und Spannungspegel zu steuern, ohne dass er durch übermäßige Hitze beschädigt wird.
Ein weiterer großer Vorteil von Drahtwiderständen ist ihre hohe Präzision. In Stromversorgungskreisen sind genaue Widerstandswerte unerlässlich, um die ordnungsgemäße Funktion des Stromkreises sicherzustellen. Drahtwiderstände können mit sehr engen Toleranzen hergestellt werden, was bedeutet, dass ihre tatsächlichen Widerstandswerte sehr nahe an den angegebenen Werten liegen. Diese Präzision trägt zur Aufrechterhaltung einer stabilen Ausgangsspannung und eines stabilen Ausgangsstroms in Stromversorgungskreisen bei, was für die Leistung der an die Stromversorgung angeschlossenen Geräte von entscheidender Bedeutung ist.
Drahtwiderstände weisen außerdem eine gute Linearität auf. Unter Linearität versteht man die Beziehung zwischen dem Strom, der durch einen Widerstand fließt, und der Spannung an ihm. Bei einem linearen Widerstand folgt diese Beziehung genau dem Ohmschen Gesetz (V = IR). In Stromversorgungsschaltungen ist die Linearität wichtig, da sie ein vorhersehbares Verhalten der Schaltung ermöglicht. Wenn sich die Eingangsspannung oder der Eingangsstrom ändert, reagiert ein drahtgewickelter Widerstand linear, was den Entwurf und die Steuerung des Stromversorgungskreises erleichtert.
Allerdings haben drahtgewickelte Widerstände in Stromversorgungskreisen auch ihre Grenzen. Ein Nachteil ist ihre Induktivität. Da der Draht um einen Kern gewickelt ist, bildet er eine Spule, und Spulen haben eine Induktivität. In Hochfrequenz-Stromversorgungskreisen kann diese Induktivität Probleme verursachen. Induktivität kann zu Phasenverschiebungen und Resonanzproblemen führen, die die Stabilität und Leistung der Stromversorgung beeinträchtigen können. Daher könnten für Hochfrequenzanwendungen andere Arten von Widerständen wie Kohlenstoffschicht- oder Metallschichtwiderstände besser geeignet sein.
Eine weitere Einschränkung ist ihre Größe. Drahtwiderstände sind im Allgemeinen größer als andere Widerstandstypen. Bei modernen Stromversorgungsdesigns, bei denen der Platz oft knapp ist, kann die große Größe von drahtgewickelten Widerständen ein Problem darstellen. Dies gilt insbesondere für tragbare elektronische Geräte oder kompakte Netzteile.
Lassen Sie uns nun über einige spezifische Arten von Stromversorgungsschaltungen sprechen, in denen drahtgewickelte Widerstände verwendet werden können. In Gleichstromversorgungskreisen werden üblicherweise drahtgewickelte Widerstände zur Lastprüfung verwendet. Beim Lasttest wird ein Netzteil mit einer bekannten Last beaufschlagt, um dessen Leistung zu überprüfen. Als Last können drahtgewickelte Widerstände verwendet werden, da diese die Verlustleistung während des Prüfvorgangs bewältigen können.
In Wechselstromversorgungskreisen können drahtgewickelte Widerstände für Anwendungen wie die Erdung des Neutralleiters verwendet werden.Neutraler Erdungswiderstandsschrankist eine wichtige Komponente in elektrischen Systemen und Drahtwiderstände spielen dabei eine entscheidende Rolle. Sie tragen dazu bei, den Fehlerstrom im Erdschlussfall zu begrenzen, die elektrische Ausrüstung zu schützen und die Sicherheit der Anlage zu gewährleisten.
Drahtwiderstände werden auch in Stromversorgungskreisen zur Spannungsteilung eingesetzt. Spannungsteilung ist eine Technik, die verwendet wird, um einen gewünschten Spannungspegel aus einer Quelle höherer Spannung zu erhalten. Durch die Verwendung von Drahtwiderständen mit entsprechenden Widerstandswerten können wir eine Spannungsteilerschaltung erstellen, die die erforderliche Ausgangsspannung bereitstellt.
Neben Stromversorgungsschaltungen finden Drahtwiderstände auch andere Anwendungen.Widerstand im Aluminiumgehäuseist eine Art Drahtwiderstand, der in einem Aluminiumgehäuse eingeschlossen ist. Das Aluminiumgehäuse trägt zu einer besseren Wärmeableitung bei, wodurch diese Widerstände für Hochleistungsanwendungen geeignet sind. Sie können in Industriemaschinen, Leistungsverstärkern und anderen elektronischen Hochleistungsgeräten eingesetzt werden.
Können drahtgewickelte Widerstände also in Stromversorgungskreisen verwendet werden? Die Antwort lautet „Ja“, aber es hängt von den spezifischen Anforderungen der Schaltung ab. Wenn die Stromversorgungsschaltung bei niedrigen bis mittleren Frequenzen arbeitet, eine hohe Belastbarkeit erfordert und die größere Größe des Widerstands verträgt, sind drahtgewickelte Widerstände eine gute Wahl. Wenn die Schaltung hingegen bei hohen Frequenzen arbeitet oder strenge Platzbeschränkungen hat, sind möglicherweise andere Widerstandstypen geeigneter.
AlsDrahtgewickelter WiderstandAls Lieferant verfüge ich über eine große Auswahl an Drahtwiderständen für unterschiedliche Anforderungen. Egal, ob Sie an einem kleinen DIY-Stromversorgungsprojekt oder einem großen Industriestromsystem arbeiten, wir können Ihnen die richtigen Widerstände liefern. Unsere Widerstände werden aus hochwertigen Materialien und fortschrittlichen Fertigungsverfahren hergestellt, um eine hervorragende Leistung und Zuverlässigkeit zu gewährleisten.
Wenn Sie an der Verwendung von Drahtwiderständen in Ihren Stromversorgungskreisen interessiert sind oder Fragen zu unseren Produkten haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die besten Lösungen für Ihre Elektroprojekte zu finden. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre Anforderungen zu beginnen und herauszufinden, wie unsere drahtgewickelten Widerstände Ihren Stromversorgungskreisen zugute kommen können.
Referenzen
- „Elektronische Geräte und Schaltungstheorie“ von Robert L. Boylestad und Louis Nashelsky
- „Grundlagen elektrischer Schaltkreise“ von Charles K. Alexander und Matthew NO Sadiku
