Hallo! Als Lieferant von Drahtwiderständen werde ich oft nach der Überlastfähigkeit dieser kleinen, aber entscheidenden Komponenten gefragt. In diesem Blog werde ich erläutern, was die Überlastfähigkeit eines drahtgewickelten Widerstands wirklich bedeutet, warum sie wichtig ist und wie sie sich auf Ihre Projekte auswirkt.
Drahtgewickelte Widerstände verstehen
Beginnen wir mit den Grundlagen. Ein drahtgewickelter Widerstand wird hergestellt, indem ein Widerstandsdraht, der normalerweise aus Materialien wie Nickel-Chrom- oder Kupfer-Nickel-Legierungen besteht, um einen isolierenden Kern gewickelt wird. Dieses Design bietet drahtgewickelten Widerständen mehrere Vorteile, wie z. B. hohe Präzision, gute Stabilität und die Fähigkeit, relativ hohe Leistungen zu bewältigen.
Diese Widerstände finden ihren Weg in ein breites Anwendungsspektrum, von elektronischen Stromversorgungen über die Automobilelektronik bis hin zu industriellen Steuerungssystemen. Sie sind für die Steuerung des Stromflusses von entscheidender Bedeutung und stellen sicher, dass die richtige Strommenge an verschiedene Teile eines Stromkreises geliefert wird.
Was ist Überlastfähigkeit?
Die Überlastfähigkeit eines drahtgewickelten Widerstands bezieht sich auf seine Fähigkeit, einem vorübergehenden Anstieg der Leistung oder des Stroms über seinen Nennwert hinweg standzuhalten, ohne dauerhafte Schäden oder erhebliche Leistungseinbußen zu erleiden. Es ist wie bei einem Gewichtheber, der kurzfristig mehr Gewicht bewältigen kann, auf lange Sicht jedoch nicht.
Ein Widerstand hat eine Nennleistung, die die Menge an Leistung angibt, die er unter normalen Betriebsbedingungen kontinuierlich verbrauchen kann. In realen Szenarien kann es jedoch aufgrund von Spannungsspitzen, Anlaufströmen oder Schaltvorgängen zu plötzlichen Leistungsspitzen kommen. Die Überlastkapazität gibt an, wie viel zusätzliche Leistung der Widerstand während dieser vorübergehenden Ereignisse verarbeiten kann.
Beispielsweise kann ein drahtgewickelter Widerstand mit einer Nennleistung von 10 Watt über eine Überlastkapazität verfügen, die es ihm ermöglicht, einige Sekunden lang 20 Watt zu verarbeiten. Diese vorübergehende Toleranz ist von entscheidender Bedeutung, da sie verhindert, dass der Widerstand in kurzfristigen Situationen mit hoher Leistung durchbrennt.
Faktoren, die die Überlastfähigkeit beeinflussen
Mehrere Faktoren beeinflussen die Überlastfähigkeit eines drahtgewickelten Widerstands:
Widerstandsmaterial
Die Art des im Widerstand verwendeten Widerstandsdrahtes spielt eine große Rolle. Unterschiedliche Materialien haben unterschiedliche thermische und elektrische Eigenschaften. Einige Legierungen können beispielsweise höheren Temperaturen standhalten, bevor sie zu zerfallen beginnen. Materialien mit besseren Wärmeableitungseigenschaften können zudem die überschüssige Leistung effizienter ableiten, was die Überlastfähigkeit des Widerstands erhöht.
Körperliche Größe
Im Allgemeinen haben größere Drahtwiderstände eine höhere Überlastfähigkeit. Ein größerer Widerstand hat eine größere Oberfläche, wodurch er die Wärme effektiver ableiten kann. Es ist, als hätte man einen größeren Kühler in einem Auto; Dadurch kann der Motor effizienter gekühlt werden. Wenn Sie also einen Widerstand mit hoher Überlastkapazität benötigen, sollten Sie einen größeren Widerstand in Betracht ziehen.
Kühlbedingungen
Auch die Art und Weise, wie der Widerstand gekühlt wird, beeinflusst seine Überlastfähigkeit. Wenn sich ein Widerstand in einer gut belüfteten Umgebung befindet oder über einen Kühlmechanismus wie einen Kühlkörper verfügt, kann er eine höhere Überlastung bewältigen. Der Kühlkörper trägt dazu bei, die Wärme vom Widerstand wegzuleiten und dessen Temperatur bei Hochleistungsereignissen in einem sicheren Bereich zu halten.
Messung der Überlastfähigkeit
Hersteller geben die Überlastkapazität normalerweise anhand einer Nennleistung und einer Zeitdauer an. Beispielsweise könnte ein Widerstand dafür ausgelegt sein, 10 Sekunden lang 150 % seiner normalen Nennleistung zu bewältigen. Das heißt, wenn der Widerstand normalerweise auf 10 Watt ausgelegt ist, kann er 15 Watt bis zu 10 Sekunden lang ohne nennenswerten Schaden aushalten.
Zur Prüfung der Überlastfähigkeit werden spezielle Prüfgeräte eingesetzt. Der Widerstand wird für einen bestimmten Zeitraum einem kontrollierten Leistungsanstieg ausgesetzt. Anschließend werden sein Widerstandswert und andere elektrische Eigenschaften gemessen, um festzustellen, ob sich Änderungen ergeben. Liegen die Änderungen innerhalb eines akzeptablen Bereichs, besteht der Widerstand den Test.
Bedeutung der Überlastfähigkeit in verschiedenen Anwendungen
Netzteile
In Netzteilen werden drahtgewickelte Widerstände zur Regelung der Ausgangsspannung und des Ausgangsstroms verwendet. Während des Startvorgangs kann es zu einem großen Einschaltstrom kommen, der zu einer vorübergehenden Leistungsspitze führen kann. Ein Widerstand mit ausreichender Überlastkapazität kann diese Spitze ohne Ausfall bewältigen und gewährleistet so den stabilen Betrieb des Netzteils.
Motorsteuerkreise
In Motorsteuerkreisen ziehen Motoren beim Starten einen hohen Strom. Dieser hohe Stromstoß kann die Widerstände im Stromkreis überlasten. Widerstände mit guter Überlastfähigkeit können diesen Überspannungen standhalten und den Stromkreis vor Schäden schützen.
Unser Produktsortiment und Überlastkapazität

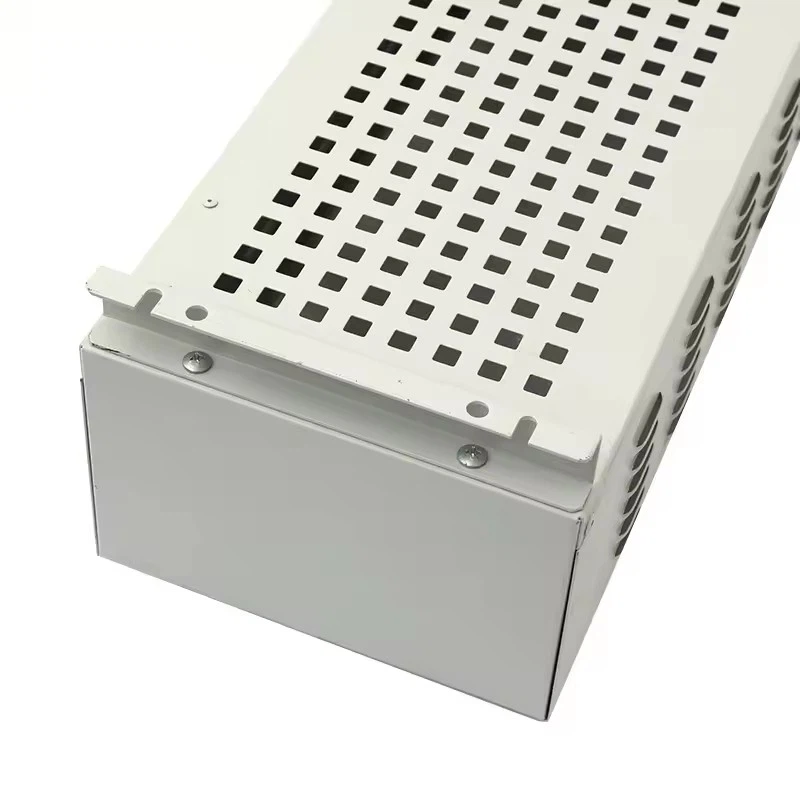

In unserem Unternehmen bieten wir ein breites Sortiment an Drahtwiderständen mit unterschiedlichen Überlastkapazitäten an, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Zum Beispiel unsereFehlerfreie Hochspannungs-Bremswiderstandsbox aus Aluminiumist für Hochleistungslasten ausgelegt und verfügt über eine hohe Überlastfähigkeit. Es eignet sich ideal für Anwendungen, bei denen es zu plötzlichen Spannungsspitzen kommt, beispielsweise in Aufzugsbremssystemen.
UnserHochleistungswiderstandsboxist eine weitere großartige Option für Anwendungen, die eine hohe Belastbarkeit und eine gute Überlastleistung erfordern. Es wird häufig in industriellen Leistungssteuerungssystemen eingesetzt, in denen vorübergehende Leistungsspitzen häufig auftreten.
Und wenn Sie nach einer stärker integrierten Lösung suchen, ist unsereWiderstandsschränke mit Aluminiumgehäuse-Widerständenbieten ein hervorragendes Wärmemanagement und eine hohe Überlastfähigkeit. Sie eignen sich perfekt für große Elektroinstallationen.
Abschluss
Das Verständnis der Überlastfähigkeit von Drahtwiderständen ist für den Entwurf zuverlässiger und effizienter Stromkreise von entscheidender Bedeutung. Unabhängig davon, ob Sie an einem kleinen Elektronikprojekt oder einer groß angelegten Industrieanwendung arbeiten, kann die Wahl eines Widerstands mit der richtigen Überlastkapazität einen großen Unterschied in der Leistung und Langlebigkeit Ihres Systems bewirken.
Wenn Sie hochwertige Drahtwiderstände mit der richtigen Überlastkapazität für Ihr Projekt benötigen, sind wir für Sie da. Wir verfügen über ein Expertenteam, das Sie bei der Auswahl der besten Produkte für Ihre spezifischen Anforderungen unterstützen kann. Zögern Sie nicht, sich an uns zu wenden, um ein Gespräch über Ihre Widerstandsanforderungen zu beginnen und gemeinsam die perfekte Lösung zu finden.
Referenzen
- Dorf, RC, & Bishop, RH (2006). Einführung in elektrische Schaltkreise. Wiley.
- Boylestad, RL, & Nashelsky, L. (2009). Elektronische Geräte und Schaltungstheorie. Prentice Hall.
